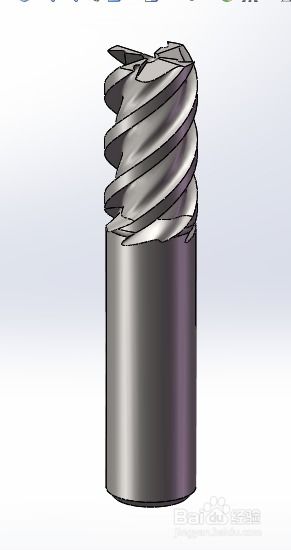

在 SolidWorks 中绘制铣刀，是一个结合了基本三维建模技巧与特定刀具特征创建的典型练习。铣刀种类繁多（如立铣刀、面铣刀、球头铣刀等），但核心建模思路相通。以下将以一个常见的四刃平头立铣刀为例，详细介绍在 SolidWorks 中的绘制流程。

一、 前期准备与规划
1. 明确参数：在开始建模前，需要确定铣刀的关键参数，例如：刀柄直径（如φ10mm）、刃部直径（如φ12mm，可能存在锥度）、总长度、刃长、刃数（本例为4）、螺旋角（如30°）、后角等。明确这些尺寸是精确建模的基础。
2. 选择基准面：通常选择“前视基准面”或“上视基准面”作为草绘的起始平面。

二、 创建铣刀主体（刀柄与刃部毛坯）
1. 绘制刀柄草图：在选定的基准面上，绘制一个以原点为中心的圆，并标注尺寸为刀柄直径（如φ10mm）。
2. 拉伸刀柄：使用“拉伸凸台/基体”特征，给定深度为刀柄部分的长度（如50mm），创建出圆柱形刀柄。
3. 创建刃部毛坯：在刀柄端面上新建草图，绘制一个大于刀柄直径的圆（如φ12mm），然后使用“拉伸凸台/基体”特征，给定深度为刃部长度（如25mm），生成刃部的圆柱体。此时，模型为一个阶梯轴状。

三、 创建容屑槽（螺旋槽）
这是建模的关键和难点，通常使用“扫描切除”或“包覆”特征。这里介绍最常用的扫描切除法。

1. 绘制螺旋线（路径）：在刃部圆柱的端面上新建草图，绘制一个与刃部圆柱直径（φ12mm）相同的圆。然后使用“曲线”工具栏中的“螺旋线/涡状线”命令。设定参数：定义方式选择“高度和螺距”，高度等于刃长（25mm），螺距通过公式计算【螺距 = π 直径 / tan(螺旋角)】。对于φ12mm，30°螺旋角，螺距约为π12/tan(30°) ≈ 65mm。选择“恒定螺距”，起始角度可设为0°，顺时针或逆时针根据刀具旋向设定。
2. 绘制槽形轮廓（轮廓草图）：建立一个与螺旋线起点垂直的基准面。可以使用“参考几何体”中的“基准面”命令，选择“垂直于曲线”选项，并点选螺旋线的起点。在该新建基准面上绘制容屑槽的截面形状，通常是一个类似“梨形”或带后角的封闭轮廓，其宽度和深度决定了容屑空间和刃带宽。轮廓的底部应略低于圆柱中心，以形成刃带。绘制完毕后，完全定义草图。
3. 执行扫描切除：使用“扫描切除”特征。轮廓选择上一步绘制的槽形草图，路径选择创建的螺旋线。在“选项”中，确保“方向/扭转控制”为“随路径变化”。点击确定后，一个螺旋槽便切出。

四、 阵列生成多个刀齿
1. 圆周阵列：由于铣刀具有多个均匀分布的刀齿（本例为4个），我们只需创建一个容屑槽，然后进行阵列。点击“圆周阵列”特征。
2. 选择参数：阵列轴选择刃部圆柱的圆柱面或其临时轴（可通过“视图”菜单显示临时轴）。总角度设为360°，实例数设为4（刃数）。要阵列的特征选择上一步创建的“扫描切除”特征。点击确定，即可生成其余三个容屑槽。

五、 创建刀尖（端齿）与细节处理
1. 切除形成端刃：使用“拉伸切除”特征，在刃部的端面绘制草图，通过切除材料形成铣刀的端面切削刃。对于平头铣刀，可以简单地从中心向外切除一个小圆锥或平面，以形成主切削刃和必要的后角。
2. 添加倒角与圆角：在刀柄末端、刃部与刀柄交界处等位置，使用“倒角”和“圆角”特征添加工艺特征，使模型更接近真实产品。
3. 应用材质与外观：从右侧任务窗格的“外观、布景和贴图”中，为刀柄部分赋予钢材质外观，为刃部（硬质合金）赋予不同的材质外观，以增强视觉效果。

六、 检查与
完成所有特征后，使用“旋转视图”从各个角度检查模型。可以通过“剖面视图”命令查看内部结构是否正确。

建模要点提示：
参数化：尽可能使用方程式或全局变量来定义关键尺寸（如直径、刃数、螺旋角），这样只需修改几个参数，就能快速生成不同规格的铣刀模型。
特征顺序：合理的特征创建顺序对模型稳定性和修改便捷性至关重要。建议按照“主体→主要切削特征（螺旋槽）→阵列→细节特征”的顺序进行。
* 复杂铣刀：对于球头铣刀、T型铣刀等，核心方法依然是“绘制路径（可能是复杂曲线）→绘制轮廓→扫描”，但轮廓和路径的绘制会更复杂，需要更深入的曲面和曲线知识。

通过以上步骤，您可以在 SolidWorks 中创建出一个参数化、可修改的三维铣刀模型，可用于设计验证、装配检查或生产制造前的可视化展示。
